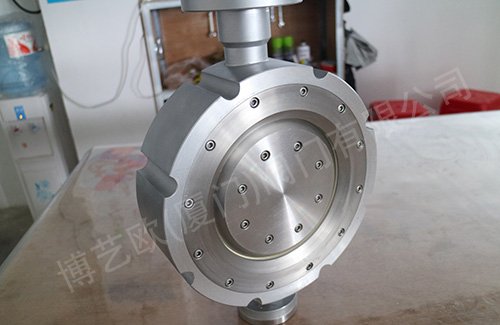

气力输送下料出料专用耐磨陶瓷蝶阀
气力输送下料出料专用耐磨陶瓷蝶阀的图片
参考报价:
1万元以下
品牌:
BOYIOUV
关注度:
2792
样本:
暂无
型号:
D73TC
产地:
厦门
信息完整度:
典型用户:
电厂气力输送进料下料等
操作方式:
气动/手动/光杆/电动
连接方式:
法兰/对夹
材质:
碳钢/不锈钢+结构陶瓷内衬
口径:
DN40-DN300(1-1/2
压力:
PN10/PN16/CL150
设计标准:
美标/国标
认证信息
高级会员 第 4
名 称:博艺欧(厦门)阀门有限公司
认 证:工商信息已核实
访问量:134961
手机网站
扫一扫,手机访问更轻松
公司品牌
品牌传达企业理念
产品简介

产品名称:气力输送下料出料专用耐磨陶瓷蝶阀

阀体材质:碳钢/不锈钢

蝶板材质:碳钢/不锈钢+结构陶瓷

阀座材质:氧化锆陶瓷

阀体内衬:氧化锆陶瓷

设计标准:国标/美标/日标/德标

结构长度:GB/T 12221, ASME B16.10, 或根据客户要求

端连接方式:法兰/对夹

驱动方式:气动/光杆/蜗轮/电动

密封等级:0泄露, FCI 70-2 VI级

偏心蝶阀具有结构简单可靠、重量轻、结构长度较短、便于安装等优点,在工业领域具有广泛的应用。但是在许多含有高硬度固体颗粒的气固混合物及浆液工况中,普通金属硬密封蝶阀密封面极易被介质冲刷和磨损耐导致阀门泄漏。博艺欧结合普通金属硬密封蝶阀的结构优势和高性能结构陶瓷的材料性能优势,开发了CBUT系列陶瓷密封蝶阀。

CBUT系列陶瓷密封蝶阀采用对夹式连接,阀体材料可根据工况需要或用户要求选用碳钢或不锈钢铸件,如果用户有特殊要求也可以采用锻件焊接阀体。蝶板密封圈和阀座采用高性能结构陶瓷材料,可避免密封面被介质冲刷、磨损和腐蚀,有效保证阀门在长期使用中的密封性能。

压⼒等级范围

PN10,PN16,ANSI CL150;

⼝径范围

DN50~DN300/ANSI 2"~12"

设计标准

法兰连接尺寸GB/T 9113-2010, ASME B16.5

阀门结构长度GB/T 12221-2005

阀门检验与试验GB/T 13927-2008, JB/T 9092-1999, API 598

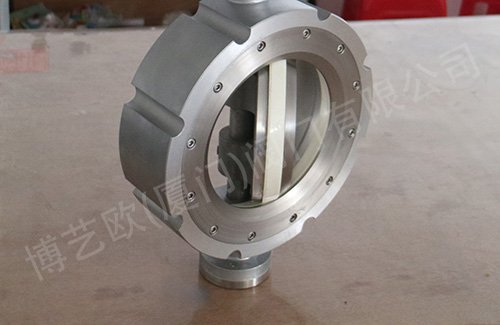

博艺欧CBUT系列陶瓷密封蝶阀采用偏心结构设计,阀门开启时蝶板密封圈与阀座密封面分离,有效减小阀门开启扭矩。阀门关闭时,蝶板密封圈与阀座密封面形成剪切效应,可以切断介质中的固体颗粒和纤维等杂质,避免因密封面间夹带杂物而导致阀门卡死或泄漏。

蝶板密封圈和阀座采用高性能结构陶瓷材料,根据用户工况不同,可以选择氧化锆陶瓷、99%氧化铝陶瓷、整体烧结碳化钨陶瓷、氮化硅陶瓷等。

蝶板陶瓷密封圈和阀座密封面为球面密封,采用先进技术和加工设备,经过精密研磨,保证博艺欧CBUT系列陶瓷密封蝶阀的泄漏等级均可达到ANSI/FCI 70-2 VI级(零泄漏)。

CBUT系列陶瓷密封蝶阀的驱动方式包括手柄、光杆、蜗轮、气动和电动等,执行器的连接支架尺寸依据ISO 5211标准设计,同时接受用户特殊定制要求。

经过冷等静压成型和高温烧结的氧化锆陶瓷(ZrO2) 、氧化铝陶瓷(>99%Al2O3)、氮化硅陶瓷(Si3N4)与绝大部分的有机溶剂和无机化学介质都不会发生化学反应(氢氟酸除外),因此也不会对介质造成污染。整体烧结碳化钨陶瓷(STC)具有良好的机械性能和耐热冲击性能,适用于高温高压的高磨损工况。结构陶瓷材料出色的化学稳定性保证CBUT陶瓷密封蝶阀的密封面在各种腐蚀性和磨损性介质中长期使用后,依然会保持良好的密封性能。

目前,博艺欧CBUT系列陶瓷密封蝶阀在钢铁、冶金、采矿、造纸、环保等领域都具有出色的表现。同时博艺欧富有经验的销售工程师可以根据用户的不同工况协助用户选择*合适的材料和设计方案。
